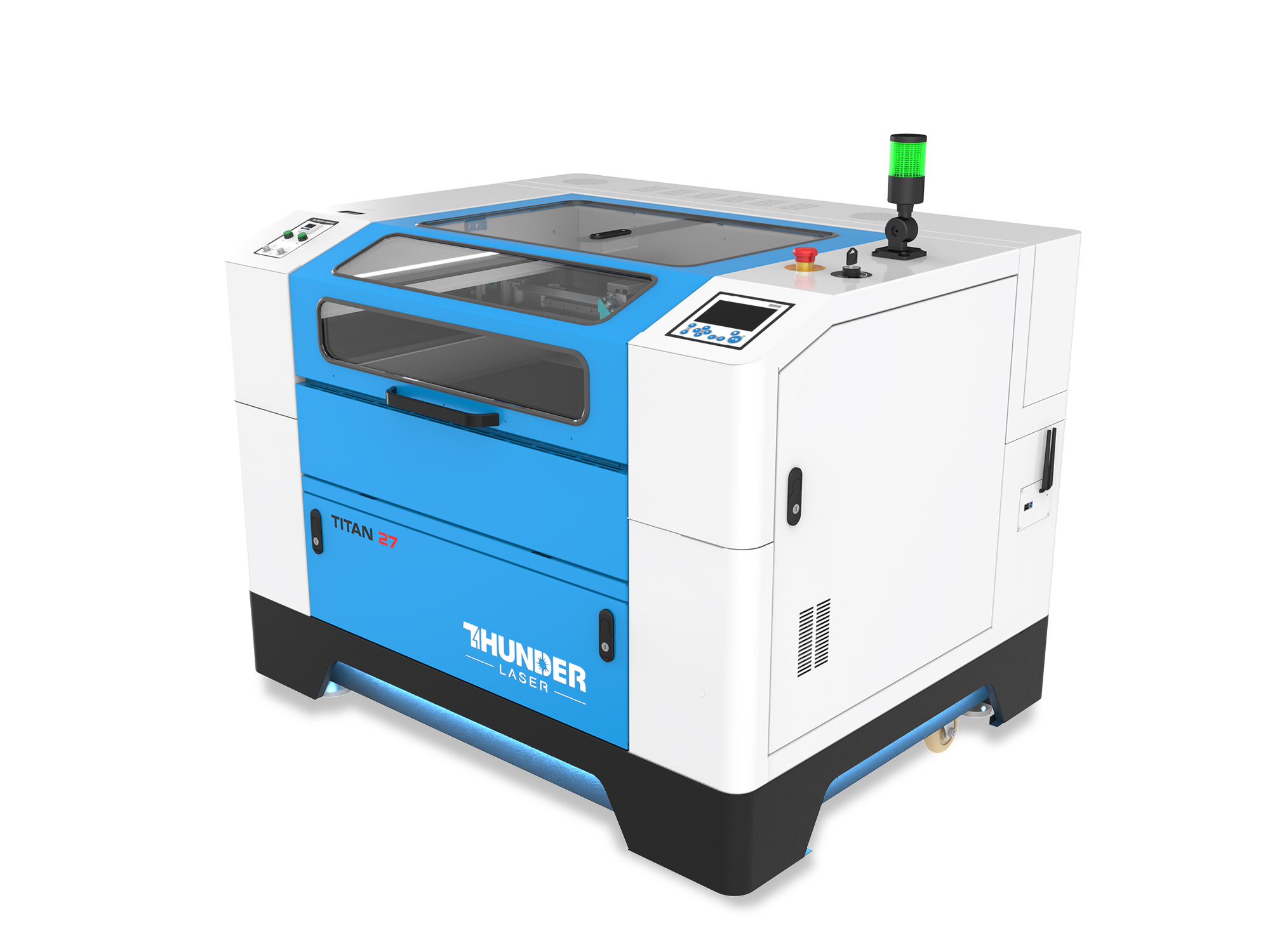

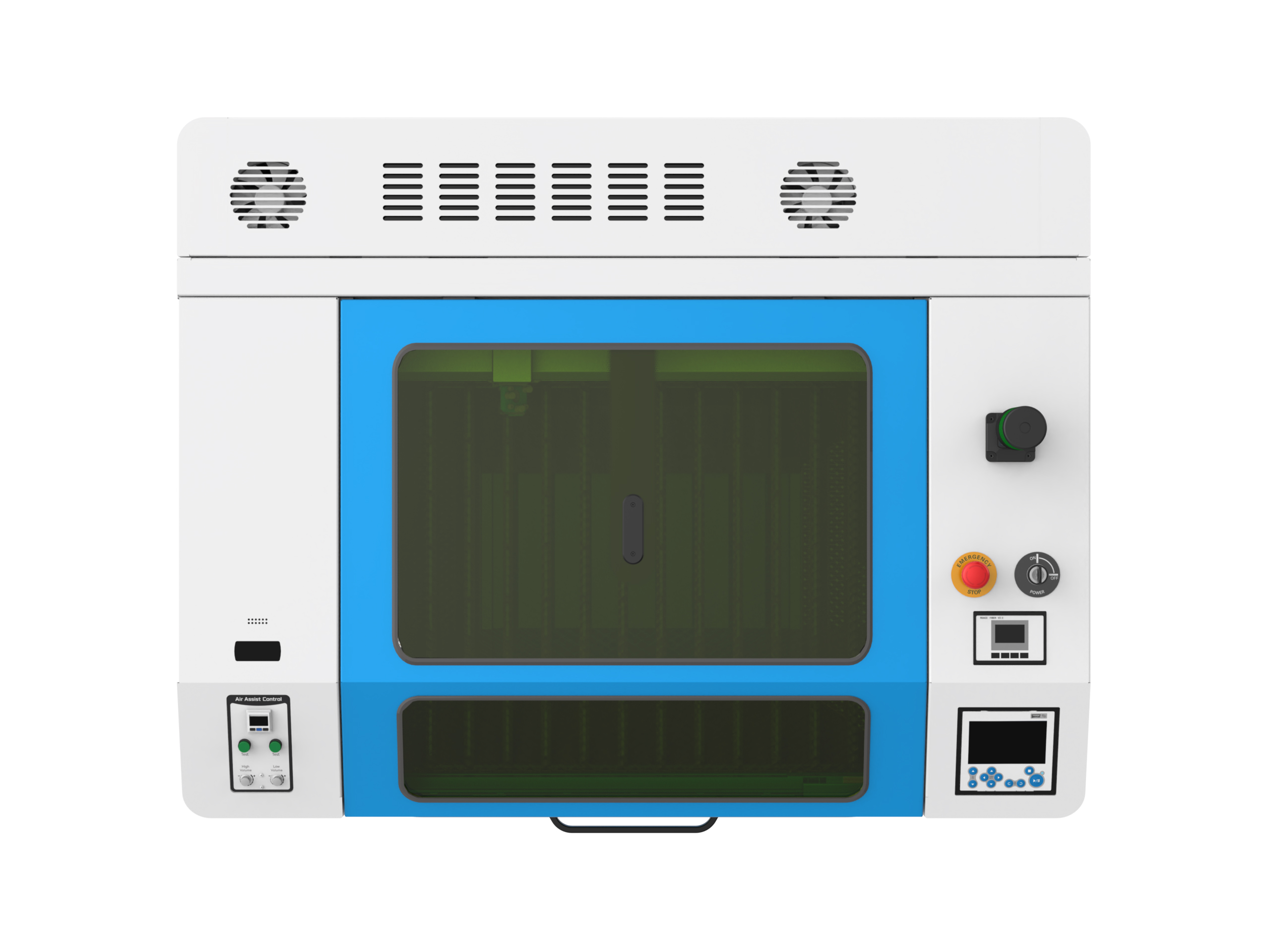

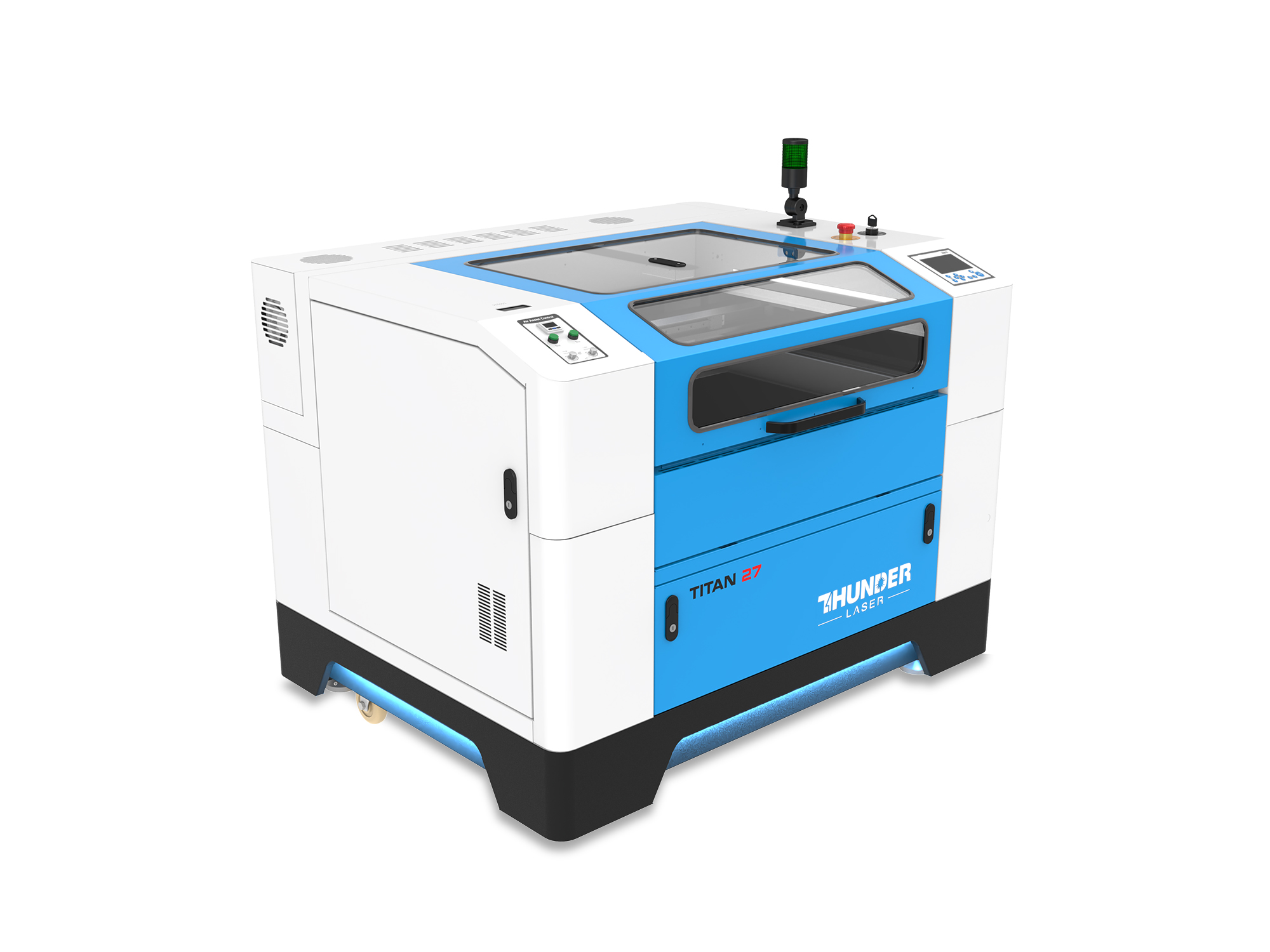

Лазерний станок Thunder Titan 27

Thunder Titan – лазерні станки нового покоління!

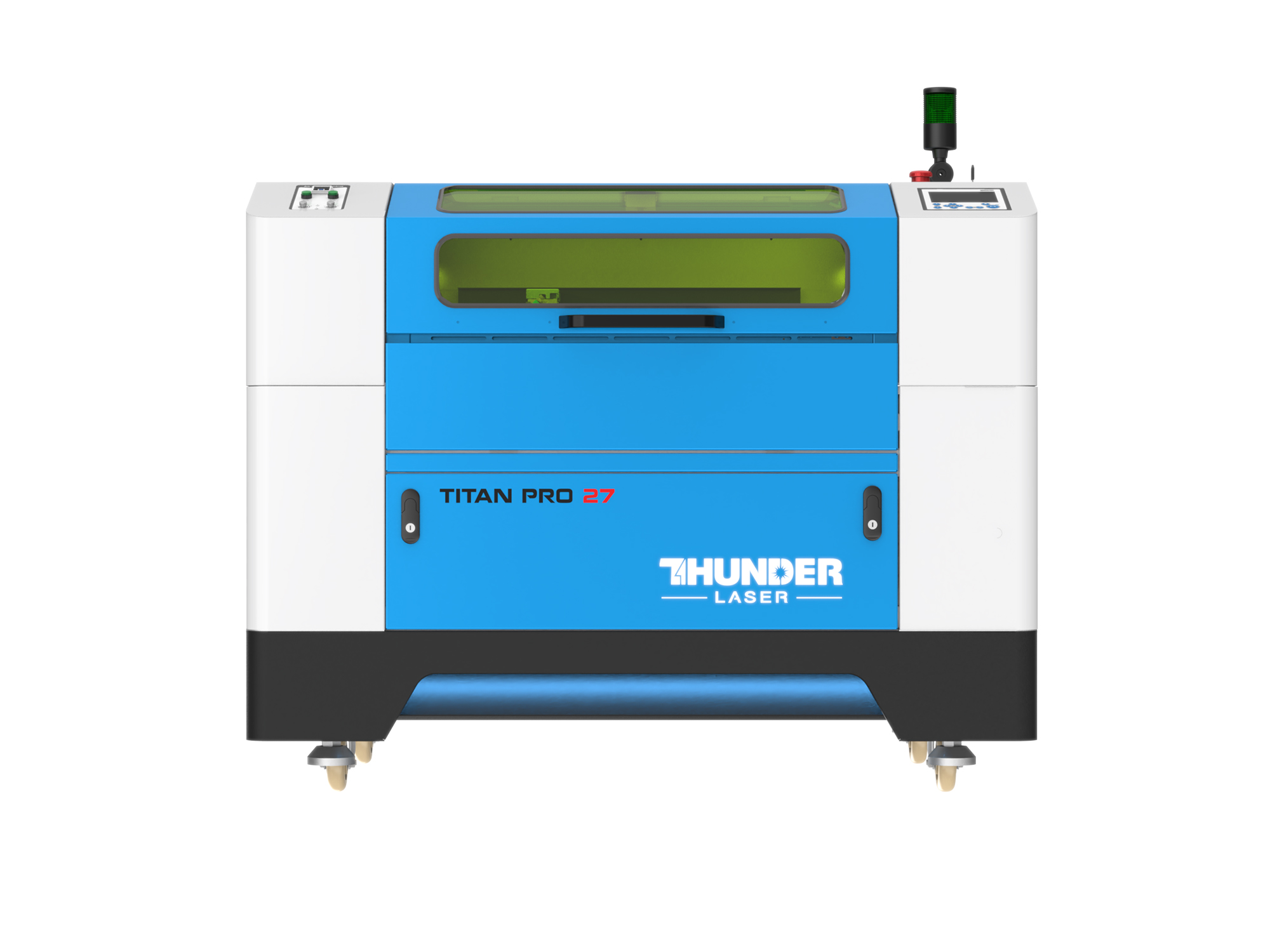

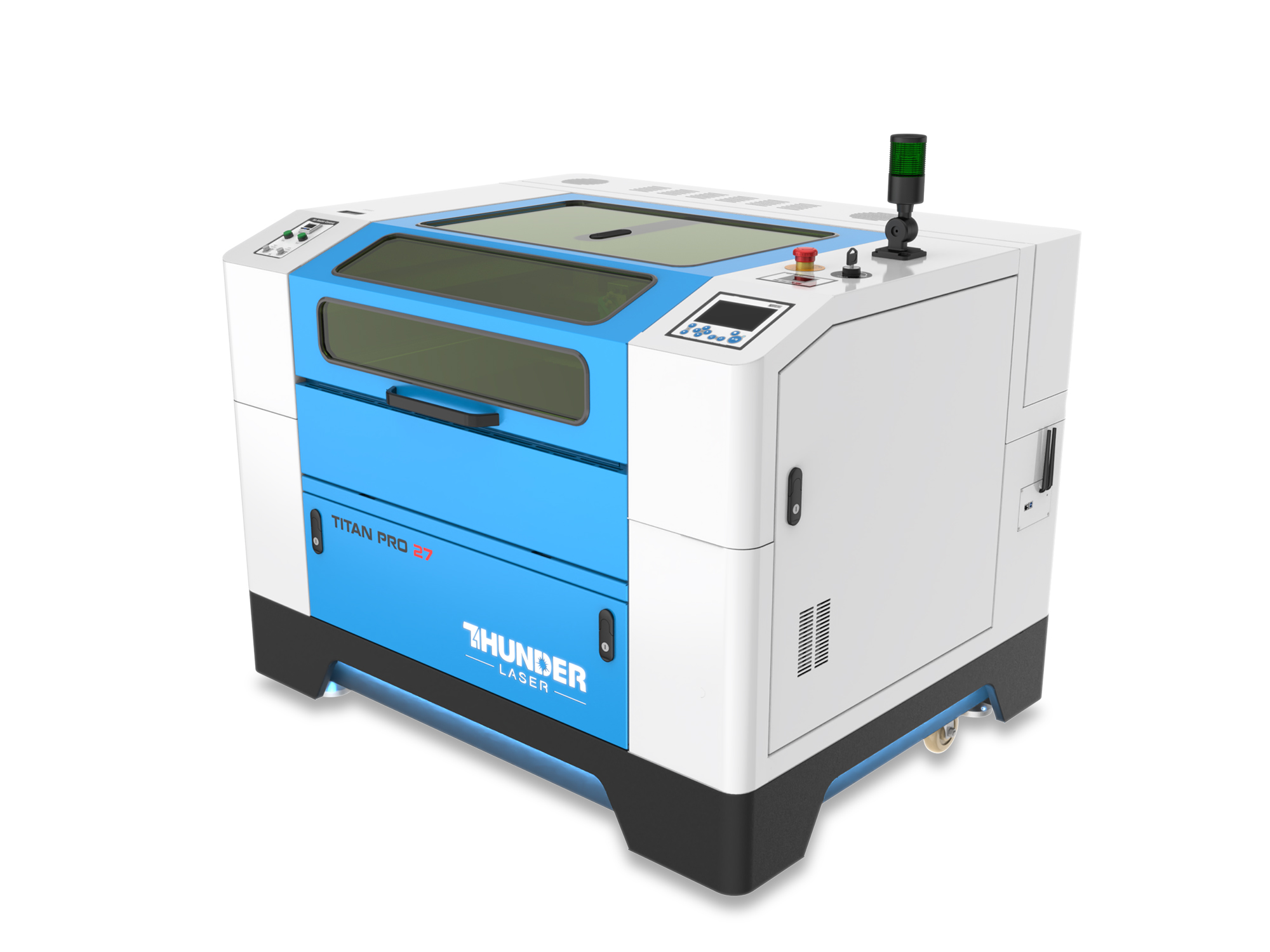

Серію Titan компанія Thunder Laser розробила відповідно до потреб промислових підприємств у спеціалізованих лазерних системах для вирішення складних завдань із високим навантаженням. В основу її розробки було покладено досвід експлуатації серії Nova, але з радикальним переглядом швидкості обробки та режиму роботи у важких умовах. Лінійка Titan представлена двома професійними конфігураціями: базова Titan та розширена Titan Pro. Titan 27 оснащено радіочастотною трубкою RF CO² для обробки неметалевих матеріалів. Titan Pro 27 має два незалежних лазерних джерела: RF CO² та оптоволоконний випромінювач MOPA для надчіткого гравіювання та кольорового маркування металів і деяких пластиків. Обидві моделі мають робоче поле 70×50 см.

Тип лазера: RF CO2 лазерна трубка

Тип лазера PRO series: RF CO2 лазерна трубка+ Fiber MOPA

Робоче поле: 70х50см

Потужність лазера: 50Вт

Потужність лазера PRO series: 50Вт+MOPA 100Вт

Z-вісь: 230мм

Завантажити каталог

Особливості

Лазерне джерело

Лазерний станок Titan 27 розроблений для високоточної обробки неметалевих матеріалів. Його радіочастотна RF CO² трубка Iradion із запатентованою технологією Ceramicore має високу та стабільну якість лазерного променя. Трубка забезпечує високу якість гравіювання з роздільною здатністю 2000 DPI та має збільшений термін служби до 45 000 годин. Titan Pro 27 має подвійну лазерну конструкцію: радіочастотну трубку RF CO²та оптоволоконний лазерний випромінювач MOPA потужністю 100 Вт, який використовується у лазерних маркувальних машинах для роботи з металами(алюміній, нержавіюча сталь та ін.). Для автоматичного перемикання між джерелами радіочастотного CO² та оптоволоконного лазерного випромінювання MOPA, Titan Pro 27 оснащений модулем кріплення оптоволоконного випромінювання з ходовим гвинтовим двигуном.

Надшвидка та точна механіка

Titan поєднує жорстку суцільнометалеву раму, високоточні лінійні направляючі Hiwin та серводвигуни змінного струму для забезпечення виняткової механічної стабільності та контролю руху. Серводвигуни промислового класу дозволяють досягати швидкості гравіювання 3000 мм/с з прискоренням 8G та кроком 0,01 мм. Система постійно контролює положення, швидкість і крутний момент, виправляє помилки в режимі реального часу та забезпечує плавний хід, високий крутний момент та стабільну точність під час виконання складних завдань навіть на пікових швидкостях. Внутрішній простір Titan Pro оптимізовано під два лазерних джерела RF CO₂ та MOPA, зберігши вільний доступ до всіх робочих вузлів для обслуговування. Кожен блок та вузол проходить заводське налаштування та калібрування.

Чотирьохканальна пневматична система

Titan 27 оснащений передовою чотирьохканальною системою подачі повітря з прямим та похилим потоками повітря. Внутрішня двоканальна повітряна система дозволяє адаптувати повітряний потік під конкретні вимоги: низький тиск гарантує бездоганну якість та чіткість при гравіюванні, високий тиск покращує якість наскрізного різу без підгорання та пожовтіння матеріалу. Зовнішній похилий потік повітря видаляє дим та сміття під час роботи, захищаючи фокусні лінзи та дзеркала. Завдяки динамічному керуванню системи повітрянного піддуву досягається максимальна чіткість деталей та виняткова чистота поверхні без потреби у додатковій фінішній обробці, що дозволяє зменшити кількість дефектів та значно покращити якість кінцевого продукту з меншими відходами та виробничими витратами.

Комплектація

В базову комплектацію Titan 27 входять: 2,5″ лазерна голова(для Titan Pro 27 – 3,0″), система автофокусування з червоним індикатором, інтуїтивно зрозумілий сенсорний екран, 1 ГБ вбудованої пам’яті, що дозволяє зберігати до 100 файлів проектів, чотирьохканальна система подачі повітря, дві 5-мегапіксельні камери, Wi-Fi підключення для бездротової передачі файлів і зображень з камери, потужна малошумна витяжка, підйомний стільниковий вакуумний стіл та стіл з ножовими лезами, передні та задні прохідні дверцята для великих об’єктів, піддон для збору відходів, датчики безпеки та інші. Подвійна камера забезпечує швидке та точне вирівнювання для великосерійного виробництва: верхня камера на кришці відповідає за точне визначення контурів виробів та моніторинг завдання, камера біля лазерної головки безпосередньо розпізнає точки міток для точного контурного різання матеріалів.

Найвищий рівень безпеки

Titan робить акцент на захисті промислового класу. Обладнаний двоканальною системою безпеки з 10 розподіленими датчиками безпеки. Датчики виявляють, чи відкриті дверцята або кришка, і негайно зупиняють лазер при виявлені порушення. Захист джерела лазера від випадкового спрацьовування реалізовано за допомогою фізичних шторок та електронного блокування сигналу. Система моніторингу повітря PM2.5 – система датчиків, яка безперервно вимірює концентрацію найдрібніших твердих частинок, пилу, диму та кіптяви всередині робочої камери станка. Якщо рівень занадто високий – електроніка не дозволить відкрити кришку станка, поки витяжка повністю не витягне дим. Станок має двошарові захисні вікна та 5-міліметрову захисну кришку із загартованого скла – це додатковий бар’єр від лазерного випромінення. Завдяки сертифікації FDA класу 1, Titan гарантує повний захист операторів та робочого середовища навіть при високих промислових навантаженнях.

Розширені можливості

У станках Titan 27 та Titan Pro 27 для гравірування на циліндричних предметах (термосах, келихах, пляшках, ручках та ін.) є технічна можливість підключення роторної осі. У стандартній модифікації станок оснащений 2,5″ лазерною головкою, конструкція якої дозволяє використовувати змінні тубуси на 1,5″, 2″ та 4″ без її демонтажу. Titan Pro поставляється з універсальною 3″ головкою, яка сумісна з CO^₂ та MOPA лазерними джерелами та додатково є можливість використання базових змінних головок 1,5″, 2″, 2,5″ та 4″. Базовий набір призначений для роботи тільки з CO₂-джерелом. Така модульність дозволяє за лічені хвилини переналаштувати обладнання під деталізоване гравіювання або для швидкісного розкрою товстих матеріалів.

Фото

Технічні характеристики


Назва	Titan 27	Titan Pro 27
Тип лазера	RF CO2	RF CO2 + FIBER MOPA
Потужність лазерного джерела	50Вт	RF: 50 Вт; MOPA:100Вт
Робоча зона	700x 500 мм	700x 500 мм
Макс. висота матеріалу	230 мм	230 мм
Робочий стіл	Сотовий + лінійний	Сотовий + лінійний
Розміри(Ш x Г x В)	1350 х 1070 х 1100 мм	1350 х 1070 х 1100 мм
Вага	300 кг	313 кг
Швидкість гравіювання	3000 мм/с	3000 мм/с
Прискорення	8G	8G
Вбудована пам’ять	1ГБ	1ГБ
Візуалізація	2х камери 5Мп	2х камери 5Мп
Роторна вісь	Так(опція)	Так(опція)
Пневматична система	Чотири лінії подачі повітря з регуляторами і датчиком тиску	Чотири лінії подачі повітря з регуляторами і датчиком тиску
Автофокус	Так	Так
Охолодження	Повітряне	Повітряне
Витяжна система	Тихошумний витяжний вентилятор	Тихошумний витяжний вентилятор
Діаметр витяжного отвору	150 мм	150 мм
Фокусна лінза	2,5″(Стандарт) 1,5″/2,0″/4,0″(Опція)	3,0″(Стандарт) 1,5″/2,5″/2,0″/4,0″(Опція)
Роздільна здатність гравіювання	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″
Програмне забезпечення	RDWorks/LightBurn/Laser Make(опція)	RDWorks/LightBurn/Laser Make(опція)
Гарантія	2 роки на машину, 1 рік на лазерне джерело	2 роки на машину, 1 рік на лазерне джерело
