Лазерний станок Thunder Titan 51

Thunder Titan – лазерні станки нового покоління!

Серію Titan компанія Thunder Laser розробила відповідно до потреб промислових підприємств у спеціалізованих лазерних системах для вирішення складних завдань із високим навантаженням. В основу її розробки було покладено досвід експлуатації серії Nova, але з радикальним переглядом швидкості обробки та режиму роботи у важких умовах. Лінійка Titan представлена двома професійними конфігураціями: базова Titan та розширена Titan Pro. Titan 51 – це флагманський широкоформатний лазерний комплекс промислового класу з радіочастотною трубкою RF CO². Має збільшений розмір робочого поля — 1300 × 900 мм, що дозволяє працювати з великими листовими матеріалами та оптимізувати великосерійне виробництво. В Titan 51 Pro поєднано RF CO² та оптоволоконне MOPA лазерне джерело, що дозволяє виконувати обробку неметалевих матеріалів і кольорове гравіювання металів.

Тип лазера: RF CO2 лазерна трубка

Тип лазера PRO series: RF CO2 лазерна трубка+ Fiber MOPA

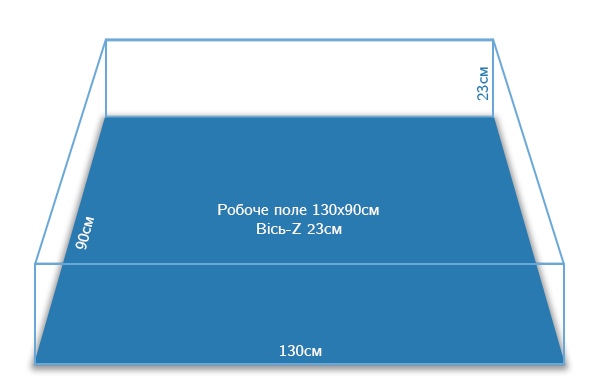

Робоче поле: 130х90см

Потужність лазера: 80Вт

Потужність лазера PRO series: 80Вт+MOPA 100Вт

Z-вісь: 230мм

Завантажити каталог

Особливості

Лазерне джерело

Базою лазерного станка Titan 51 є радіочастотне CO²лазерне джерело Iradion. Радіочастотний лазер, виготовлений за технологією Ceramicore та має потужність 80 Вт. Забезпечує стабільні та високоякісні характеристики лазерного променя протягом тривалих виробничих циклів, гарантує чисті різи та рівномірне високоякісне гравіювання з роздільною здатністю 2000 DPI. Керамічна конструкція камери лазера сприяє збільшенню терміну служби трубки до 45 000 годин. Titan Pro 51 паралельно з RF CO² обладнаний оптоволоконним лазерним джерелом MOPA для повноцінного гравіювання та кольорового маркування металів в одному робочому циклі. Автоматичне перемикання між радіочастотним CO²джерелом та оптоволоконним лазером MOPA відбувається за допомогою ходового гвинтового двигуна, що дозволяє швидко переходити від лазерної обробки неметалів до маркування металів.

Надшвидка та точна механіка

Titan 51 та Titan Pro 51 мають міцну суцільнометалеву раму високої жорсткості для виконання стабільного високошвидкісного різання та гравірування. Лінійні направляючі HIWIN та промислові серводвигуни змінного струму дозволяють досягти швидкості гравіювання 3000 мм/с з прискоренням 8G та кроком 0,01 мм. Система керування серводвигунами відстежує положення, швидкість і крутний момент, здійснює коригування похибок у режимі реального часу. Конфігурація Titan Pro з двома лазерами вимагала структурних змін. Її внутрішнє компонування було оптимізовано для розміщення як джерел радіочастотного CO₂, так і джерел MOPA без шкоди для доступності модулів станка. Ключові компоненти, включаючи точки кріплення, прокладання кабелів та розташування лазерної головки, були посилені та переорієнтовані для забезпечення безперебійної роботи з двома лазерами.

Чотирьохканальна пневматична система

Інтелектуальна чотирьохканальна система піддуву повітря в Titan 51 поєднує прямий та похилий потоки з автоматичним регулюванням тиску. Внутрішній двоканальний контур регулює тиск повітря для покращення результатів лазерної обробки: низький тиск для максимальної якості гравірування, високий тиск— для чистого наскрізного різу без підгоряння. Зовнішній похилий потік ефективно відводить дим і пил із зони обробки та захищає оптичні компоненти (лінзи й дзеркала) від кіптяви. Автоматизація системи піддуву зменшує потребу в додатковій обробці чи шліфуванні деталей, мінімізує виробничі витрати та брак.

Комплектація

До стандартної комплектації Titan 51 входять: 2,5″ лазерна голова(для Titan Pro – 3,0″), система автофокусування з червоним індикатором, інтуїтивно зрозумілий сенсорний екран, 1 ГБ вбудованої пам’яті, що дозволяє зберігати до 100 файлів проектів, чотирьохканальна система подачі повітря, три 5-мегапіксельні камери, Wi-Fi підключення для бездротової передачі файлів і зображень з камери, потужна малошумна витяжка, підйомний стільниковий вакуумний стіл та лінійний стіл із алюмінієвими ламелями, передні та задні прохідні дверцята для габаритних об’єктів, піддон для збору відходів, датчики безпеки та інші. Для охоплення всього робочого простору у Titan 51 на кришці розміщено дві камери. Подвійна камера служить для розпізнавання контурів та візуального контролю у реальному часі та дозволяє досягти максимальної швидкості та точності позиціонування під час серійного виробництва продукції. Камера біля лазерної головки безпосередньо зчитує реєстраційні мітки для точного контурного різання матеріалів.

Найвищий рівень безпеки

Titan сертифіковано за стандартом безпеки FDA класу 1. Комплексна система безпеки промислового рівня в лазерних станках Titan 51 та Titan Pro 51 базується на повністю закритій архітектурі корпусу та двоканальній системі захисту з 10 інтегрованими сенсорами. Безконтактні датчики миттєво блокують роботу випромінювача при відкритті захисної кришки чи сервісних дверцят. Захист від випадкового спрацьовування лазера забезпечують фізичні шторки у поєднанні з електронним блокуванням сигналу. Безпеку оператора від шкідливого лазерного випромінювання гарантують двошарові оглядові вікна з посиленим 5-міліметровим загартованим склом. Окремим елементом безпеки виступає інтелектуальна система моніторингу повітря PM2.5, яка в реальному часі вимірює рівень задимленості – електронний захист фізично блокує відкриття кришки поки витяжка повністю не видалить шкідливі домішки та дим в робочій зоні станка.

Розширені можливості

Для гравіювання на циліндричних та конічних виробах (термосах, келихах, пляшках, ручках та ін.) у лазерних станках Titan передбачає можливість підключення поворотної (роторної) осі. Базова версія Titan 51 штатно оснащена головкою 2,5″ з можливістю встановлення змінних оптичних тубусів 1,5″, 2″ та 4″. Версія Titan Pro 51 постачається з універсальною головкою 3,0″ , яка є сумісною з CO²та з оптоволоконним MOPA випромінювачами. Titan Pro 51 підтримує всі змінні тубуси базової серії: 1,5″, 2″, 2,5″, 4″, але вони призначені для роботи виключно з CO₂-джерелом. Модульна архітектура лазерної головки дозволяє змінювати тубуси різної фокусної відстані без демонтажу самої головки. Така інженерна концепція мінімізує час на переналаштування, дозволяє швидко адаптувати станок під різні завдання — від швидкісного гравіювання до розкрою товстих матеріалів.

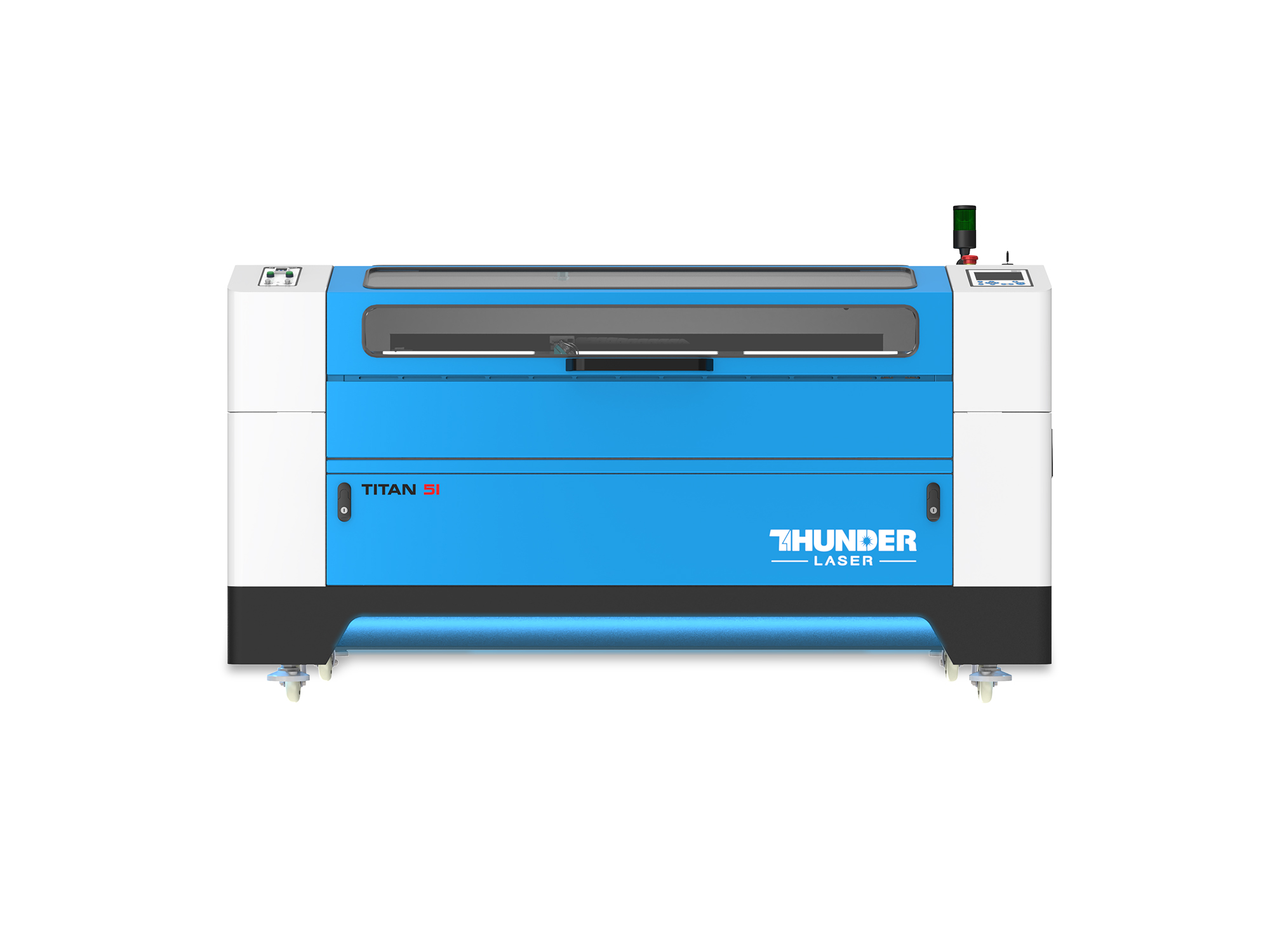

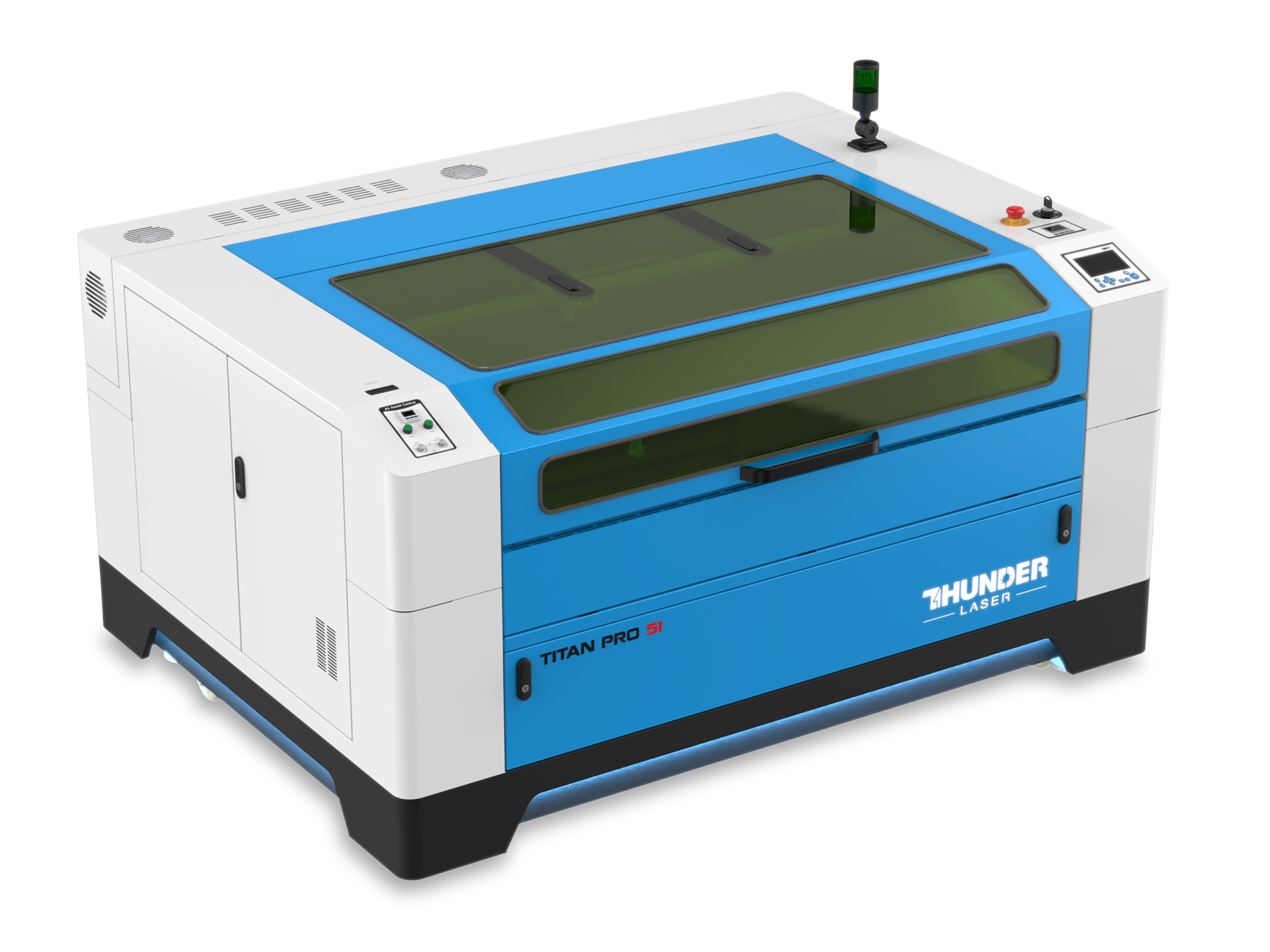

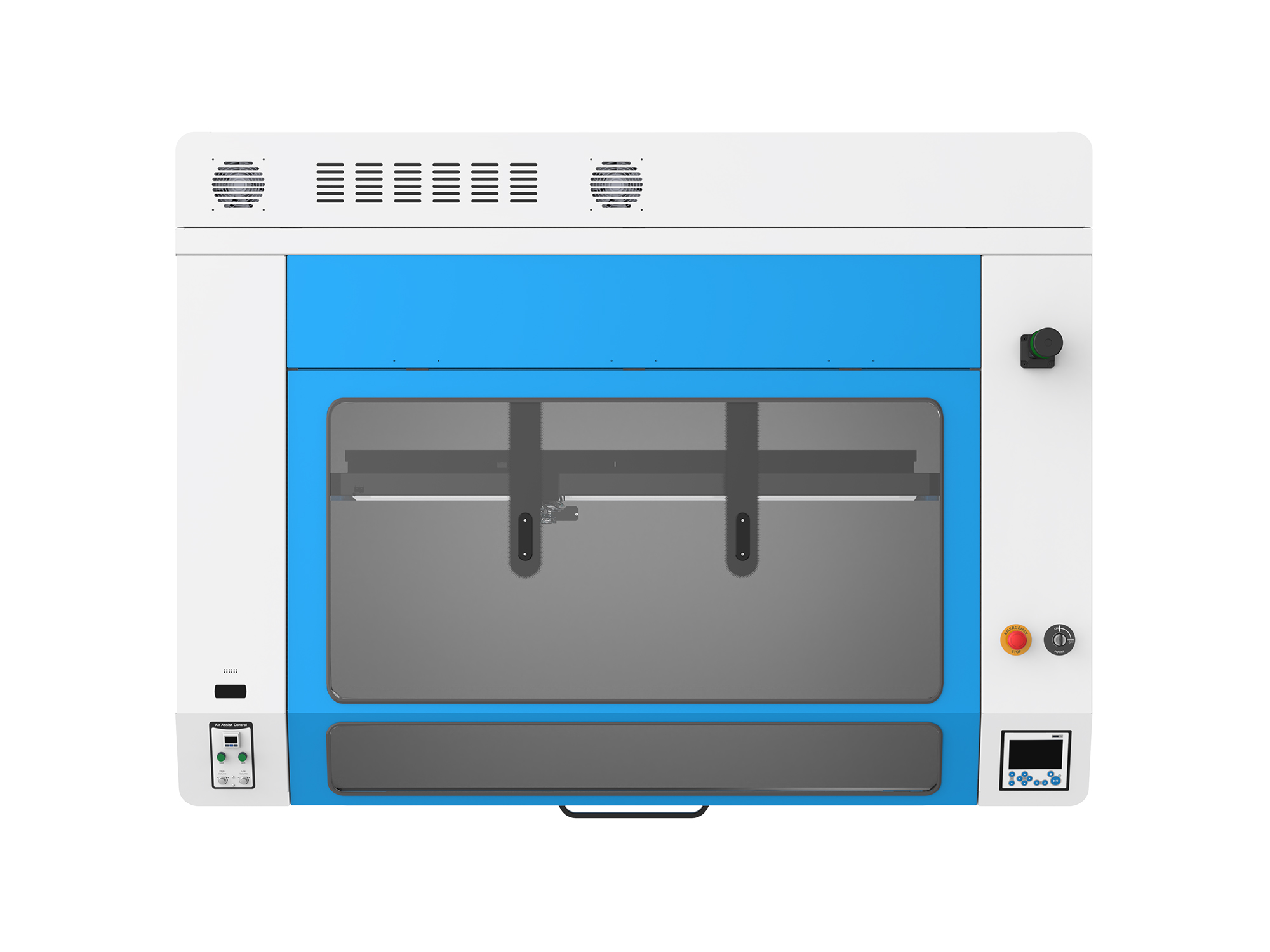

Фото

Технічні характеристики


Назва	Titan 51	Titan Pro 51
Тип лазера	RF CO2	RF CO2 + FIBER MOPA
Потужність лазерного джерела	80Вт	RF: 80 Вт; MOPA:100Вт
Робоча зона	1300x 900 мм	1300x 900 мм
Макс. висота матеріалу	230 мм	230 мм
Робочий стіл	Сотовий + лінійний	Сотовий + лінійний
Розміри(Ш x Г x В)	1950 х 1470 х 1100 мм	1950 х 1470 х 1100 мм
Вага	485 кг	498,5 кг
Швидкість гравіювання	3000 мм/с	3000 мм/с
Прискорення	8G	8G
Вбудована пам’ять	1ГБ	1ГБ
Візуалізація	3х камери 5Мп	3х камери 5Мп
Роторна вісь	Так(опція)	Так(опція)
Пневматична система	Чотири лінії подачі повітря з регуляторами і датчиком тиску	Чотири лінії подачі повітря з регуляторами і датчиком тиску
Автофокус	Так	Так
Охолодження	Повітряне	Повітряне
Витяжна система	Тихошумний витяжний вентилятор	Тихошумний витяжний вентилятор
Діаметр витяжного отвору	150 мм	150 мм
Фокусна лінза	2,5″(Стандарт) 1,5″/2,0″/4,0″(Опція)	3,0″(Стандарт) 1,5″/2,5″/2,0″/4,0″(Опція)
Роздільна здатність гравіювання	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″
Програмне забезпечення	RDWorks/LightBurn/Laser Make(опція)	RDWorks/LightBurn/Laser Make(опція)
Гарантія	2 роки на машину, 1 рік на лазерне джерело	2 роки на машину, 1 рік на лазерне джерело
