Лазерний станок Thunder Titan 35

Thunder Titan – лазерні станки нового покоління!

Серію Titan компанія Thunder Laser розробила відповідно до потреб промислових підприємств у спеціалізованих лазерних системах для вирішення складних завдань із високим навантаженням. В основу її розробки було покладено досвід експлуатації серії Nova, але з радикальним переглядом швидкості обробки та режиму роботи у важких умовах. Лінійка Titan представлена двома професійними конфігураціями: базова Titan та розширена Titan Pro. Базова та Pro версії Titan 35 мають однакове робоче поле 90х60см. Базова версія використовує радіочастотну трубку RF CO² для обробки неметалевих матеріалів. Titan Pro 35 поєднує в одному корпусі два джерела: RF CO² лазер та оптоволоконний випромінювач MOPA, що дозволяє виконувати обробку неметалевих матеріалів і гравіювання та кольорове маркування металів.

Тип лазера: RF CO2 лазерна трубка

Тип лазера PRO series: RF CO2 лазерна трубка+ Fiber MOPA

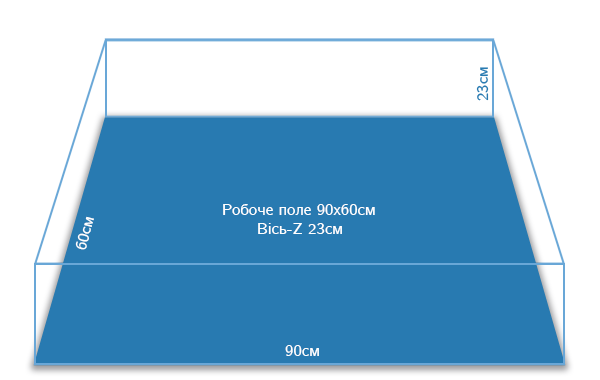

Робоче поле: 90х60см

Потужність лазера: 60Вт

Потужність лазера PRO series: 60Вт+MOPA 100Вт

Z-вісь: 230мм

Завантажити каталог

Особливості

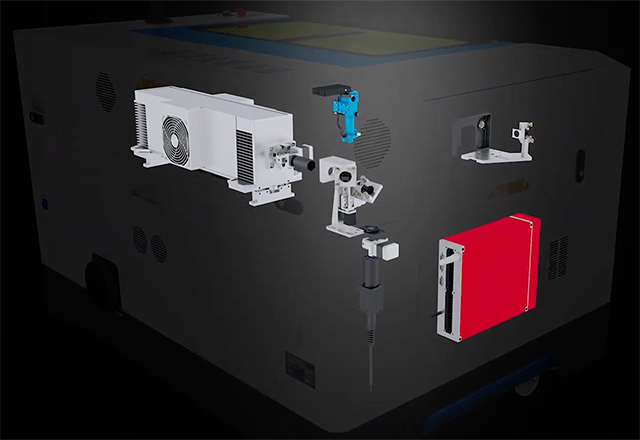

Лазерне джерело

Лазерний станок Titan 35 має радіочастотну CO² трубку Iradion. Запатентована технологія Ceramicore сприяє генеруванню високоякісного, стабільного, надтонкого лазерного промення. Завдяки цьому забезпечується якість гравіювання з роздільною здатністю 2000 DPI та кроком 0,01мм. Трубка має збільшений термін служби до 45 000 годин. Titan Pro 35 отримав комбіновану систему з двох лазерних джерел: RF CO2 та оптоволоконне MOPA потужністю 100 Вт. Оптоволоконий випромінювач розроблений спеціально для професійного маркування металевих поверхонь (алюмінію, нержавіючої сталі та ін.). Перехід між обробкою неметалів та металів відбувається за допомогою ходового гвинтового двигуна, який автоматично перемикається між джерелами радіочастотного CO² та оптоволоконного лазерного випромінювання MOPA.

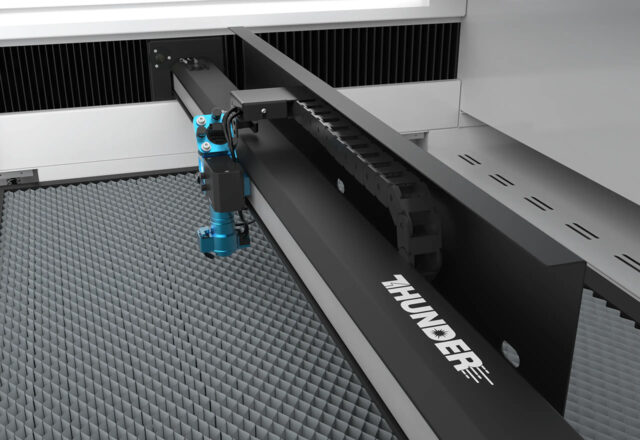

Надшвидка та точна механіка

Основу лазерного станка Titan 35 становить жорстка суцільнометалева рама. Лінійні направляючі HIWIN та промислові серводвигуни змінного струму забезпечують високу механічну стабільність та контроль руху. Серводвигуни нового типу та високоточні направляючі дозволяють досягти швидкості гравіювання 3000 мм/с з прискоренням 8G та кроком 0,01 мм. Вбудована система моніторингу контролює положення, швидкість та крутний момент, виправляючи помилки в режимі реального часу. Дволазерна архітектура Titan Pro 35 зумовила оптимізувати внутрішнє компонування станка для стабільної роботи з двома лазерами. Система стабільно працює при пікових навантаженнях, забезпечує плавний хід, високий стабільний крутний момент та абсолютну точність під час виконання складних завдань.

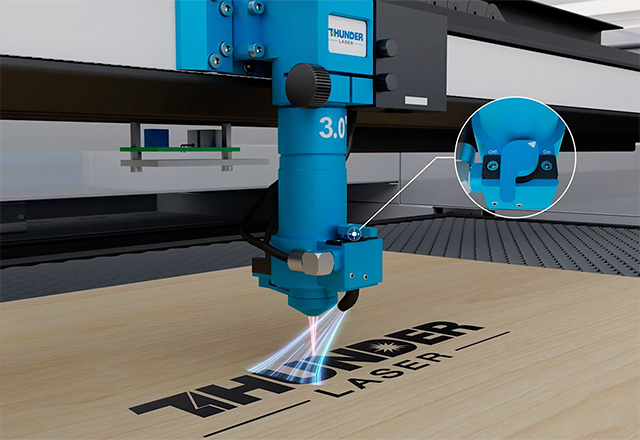

Чотирьохканальна пневматична система

Titan 35 оснащено інтелектуальною чотирьохканальною системою піддуву з прямим та похилим потоками. Двоканальний внутрішній контур автоматично регулює тиск піддуву повітря: низький тиск забезпечує максимальну якість та чіткість гравірування, високий тиск – для чистого наскрізного різу без підгоряння та пожовтіння матеріалу. Додаткова система зовнішнього похилого потоку відводить дим із зони обробки, захищає лінзи та дзеркала від пилу та кіптяви. Завдяки автоматизованому керуванню обдувом під час лазерної обробки досягається чистота поверхні виробів без потреби у додатковому шліфуванні. Це забезпечує стабільну якість обробки, мінімізує брак, суттєво знижує виробничі витрати та підтримує оптимальний стан оптичних компонентів.

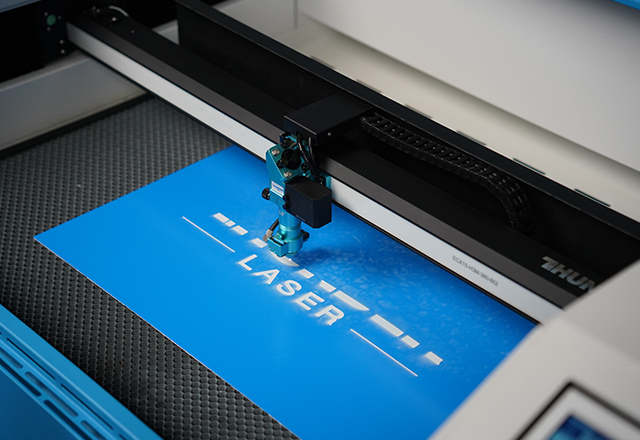

Комплектація

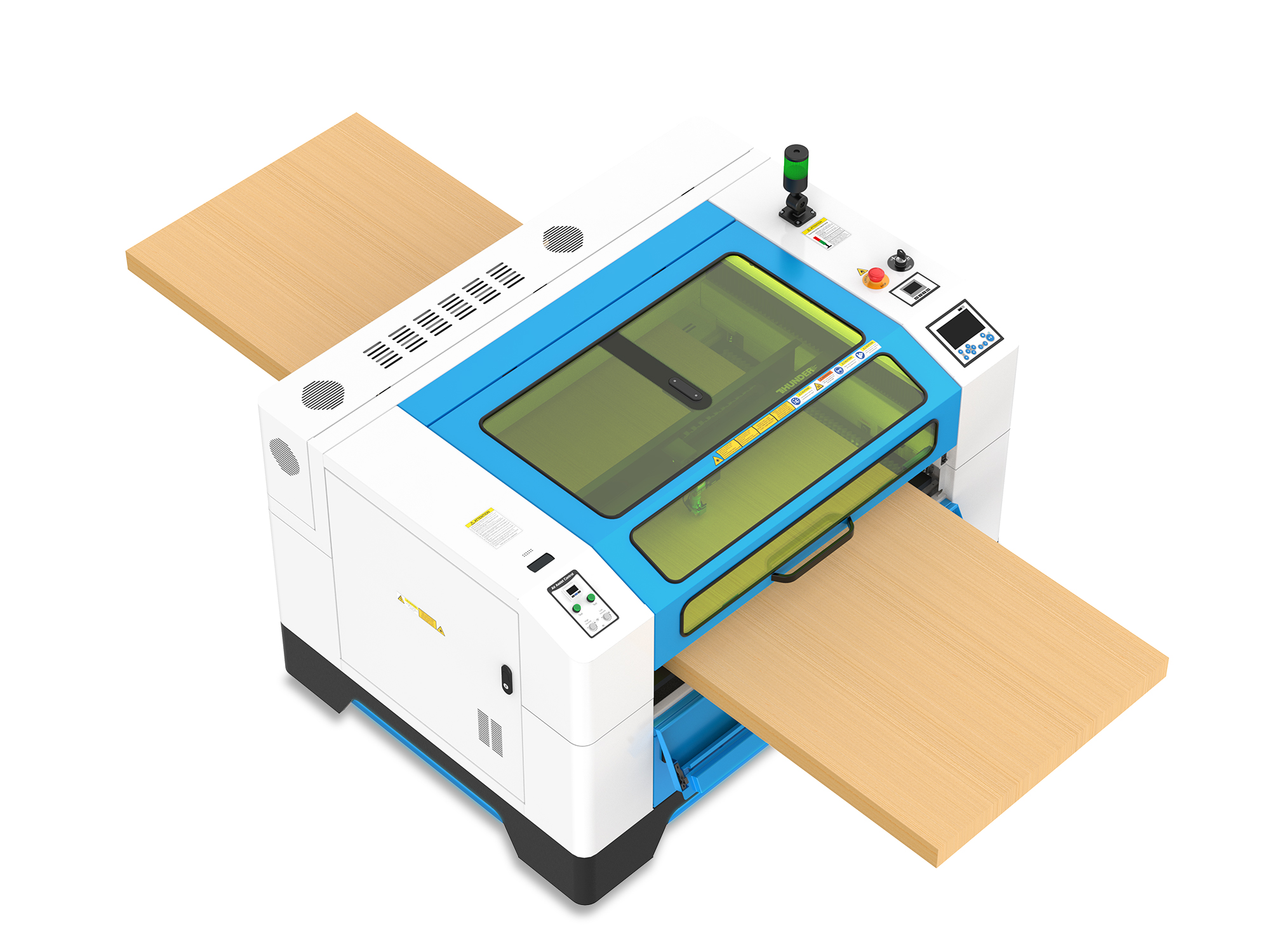

Стандартна комплектація Titan 35 передбачає: 2,5″ лазерна голова(для Titan Pro 35- 3,0″), система автофокусування з червоним індикатором, інтуїтивно зрозумілий сенсорний екран, 1 ГБ вбудованої пам’яті, що дозволяє зберігати до 100 файлів проектів, чотирьохканальна система подачі повітря, дві 5-мегапіксельні камери, Wi-Fi підключення для бездротової передачі файлів і зображень з камери, потужна малошумна витяжка, підйомний стільниковий вакуумний стіл та лінійний стіл із алюмінієвими ламелями, передні та задні прохідні дверцята для габаритних об’єктів, піддон для збору відходів, датчики безпеки та інші. Подвійна камера дозволяє досягти максимальної швидкості та точності позиціонування під час серійного виробництва продукції. Верхня камера на кришці призначена для розпізнавання контурів і контролю робочого процесу. Камера біля лазерної головки безпосередньо зчитує реєстраційні мітки для точного контурного різання матеріалів.

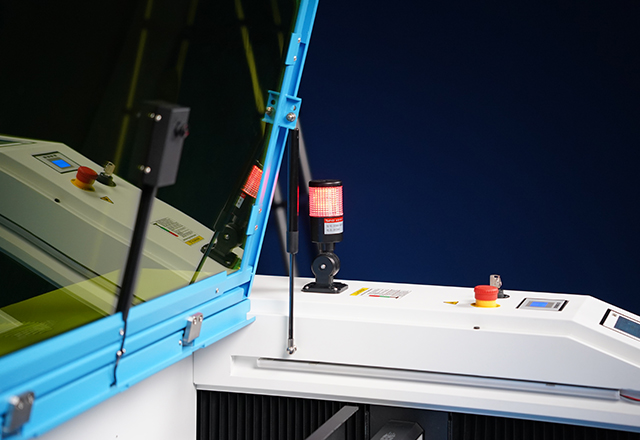

Найвищий рівень безпеки

Безпека промислового рівня — один із головних конструктивних пріоритетів серії Titan. Станок обладнано двоканальною системою безпеки з 10 інтегрованими сенсорами, які миттєво блокують роботу лазера при відкритті захисної кришки або дверцят. Захист від випадкового спрацьовування лазерного джерела забезпечують фізичні шторки у поєднанні з електронним блокуванням сигналу. Система моніторингу повітря PM2.5 – це система датчиків, яка в режимі реального часу вимірює рівень задимленості в робочій зоні. Електроніка не дозволить відкрити кришку, поки витяжка повністю не очистить повітря в робочій зоні від шкідливих домішок. Додатковий захист від оптичного випромінювання гарантують двошарові вікна та посилене 5-міліметрове загартоване скло. Titan сертифіковано за стандартом FDA класу 1, що забезпечує повний захист оператора під час тривалої експлуатації в будь-яких режимах навантаження.

Розширені можливості

У Titan передбачена технічна можливість підключення поворотної (роторної) осі для гравірування на циліндричних виробах: термосах, келихах, пляшках чи ручках. Базова комплектація Titan 35 включає лазерну головку 2,5″, конструкція якої дає змогу використовувати змінні трубки на 1,5″, 2″ та 4″ без її демонтажу. Версія Titan Pro постачається з 3″ головкою, яка сумісна з CO₂-випромінювачем та з оптоволоконним MOPA, також є можливість встановити базові змінні тубуси (1,5″, 2″, 2,5″ та 4″). Базові тубуси призначені для роботи тільки з CO^₂-випромінювачем. Така модульна конструкція лазерної головки оптимізує виробничий процес – переналаштування обладнання під різні завдання можна зробити за лічені хвилини.

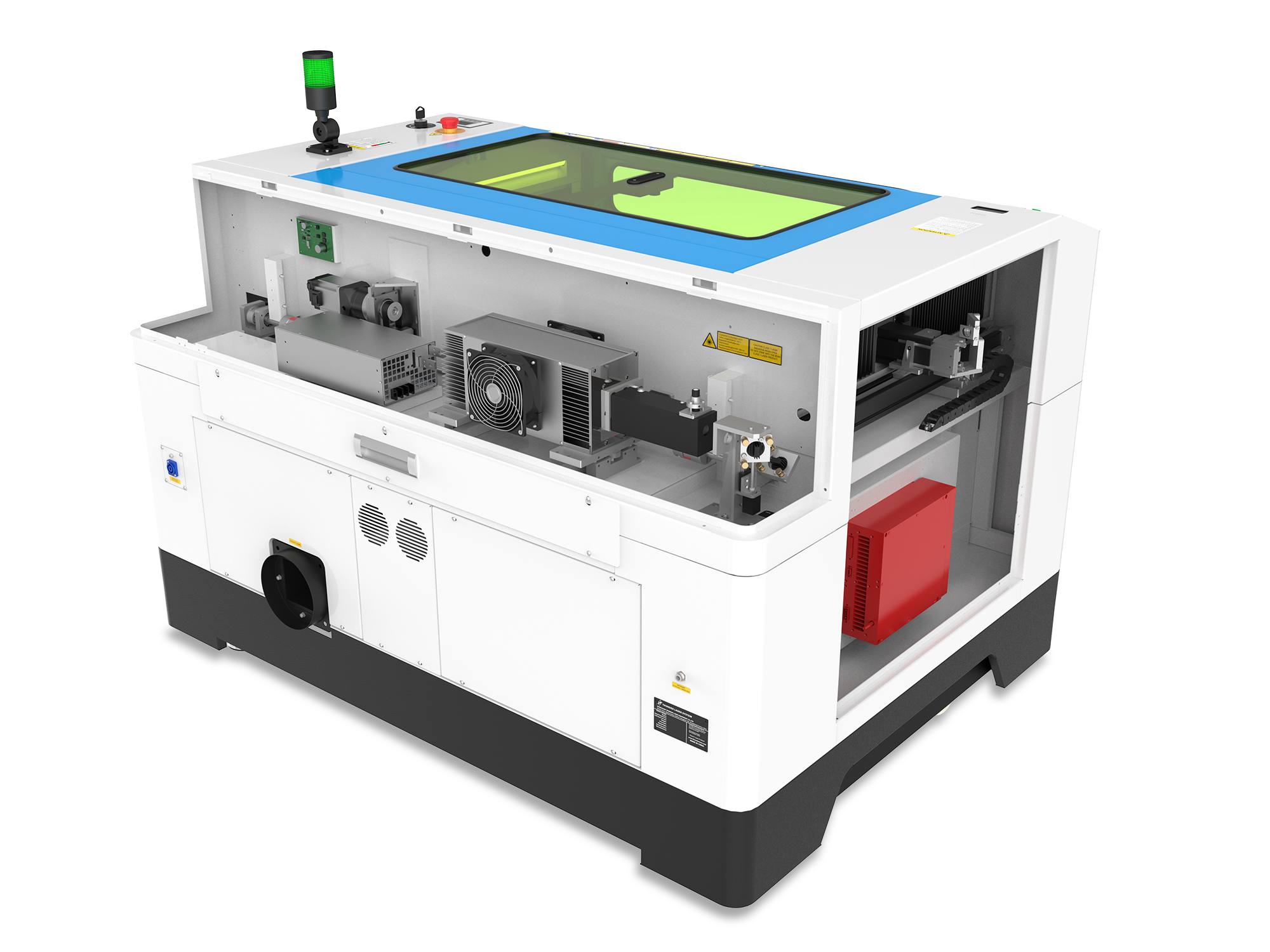

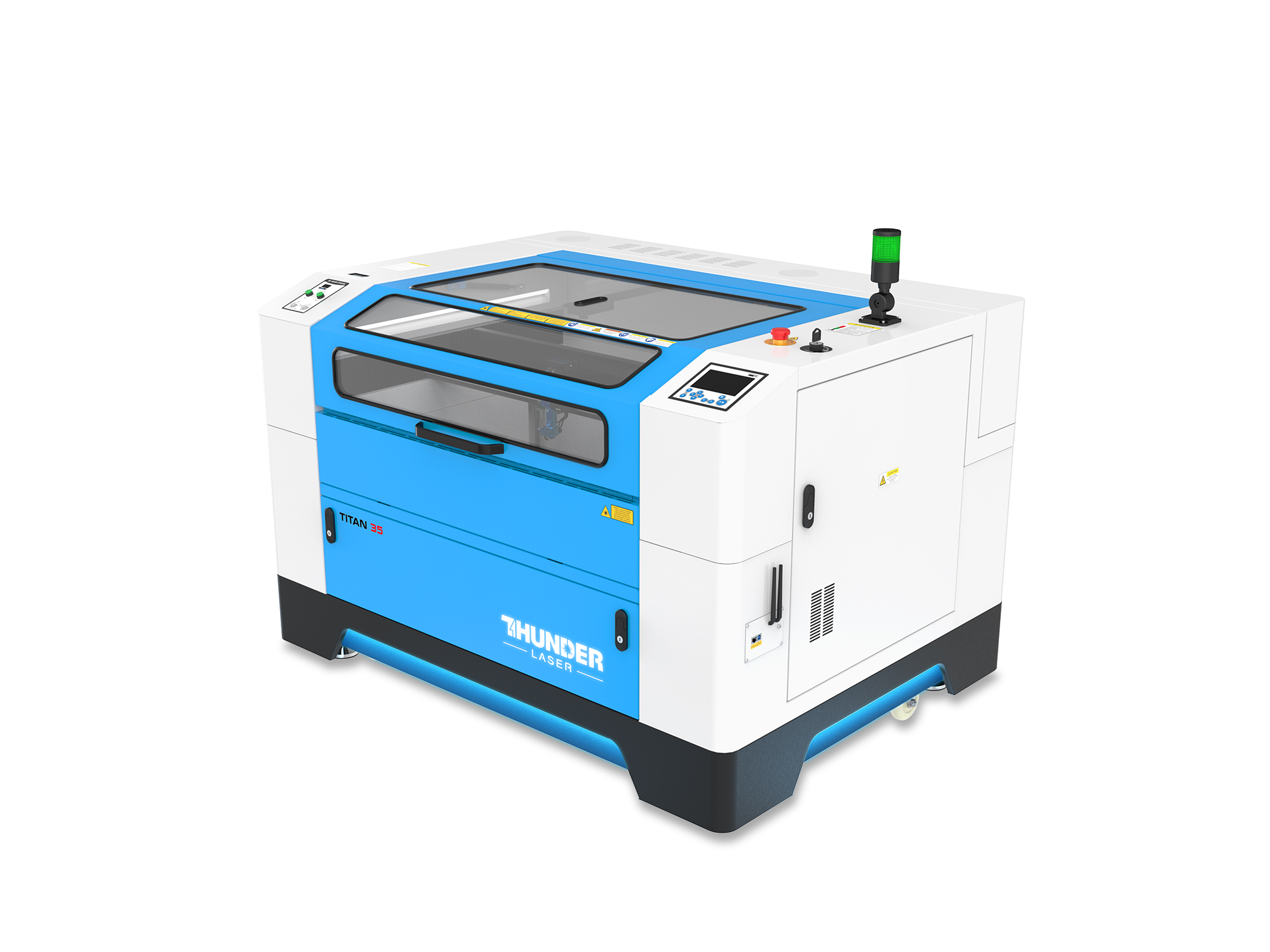

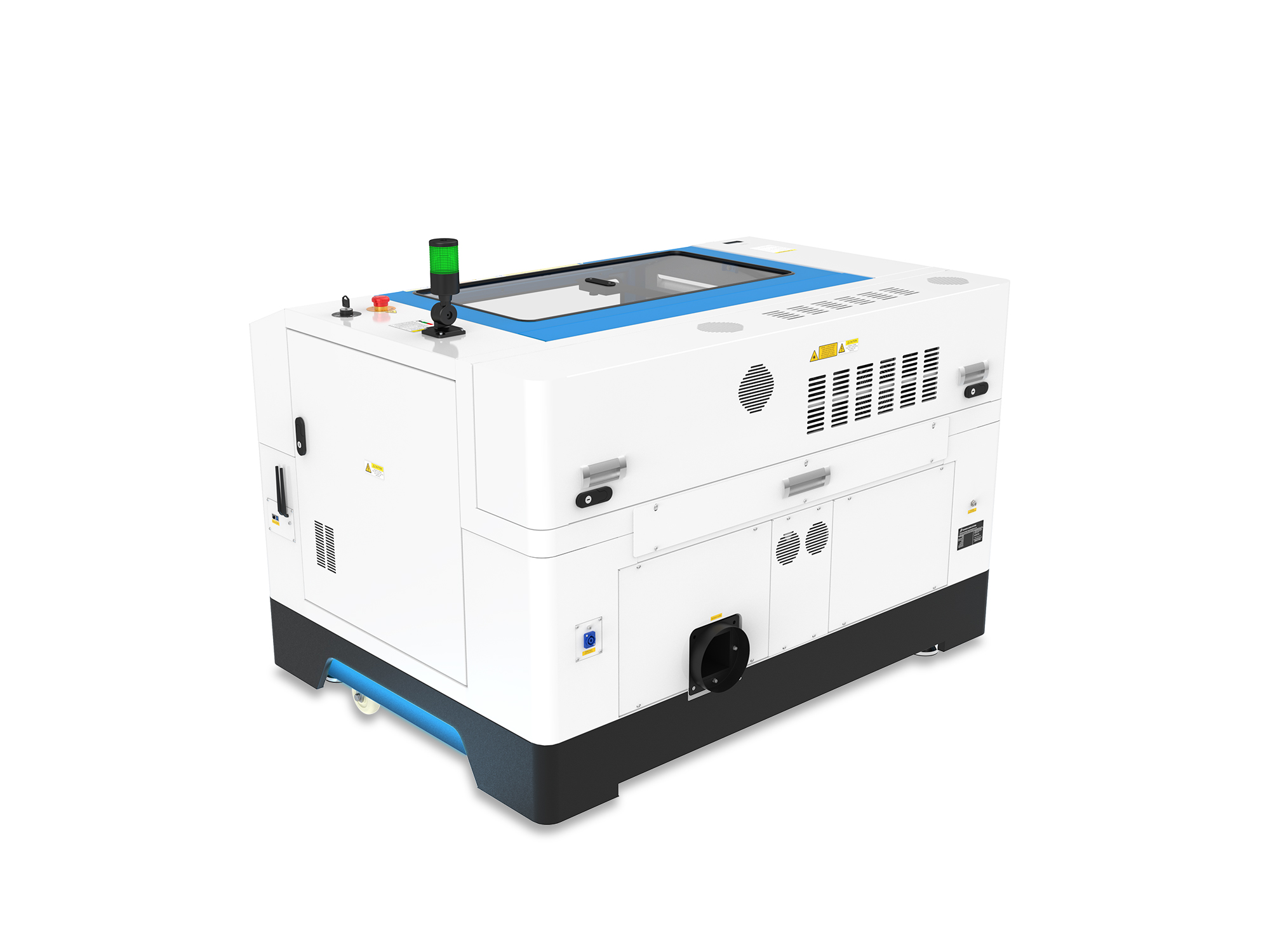

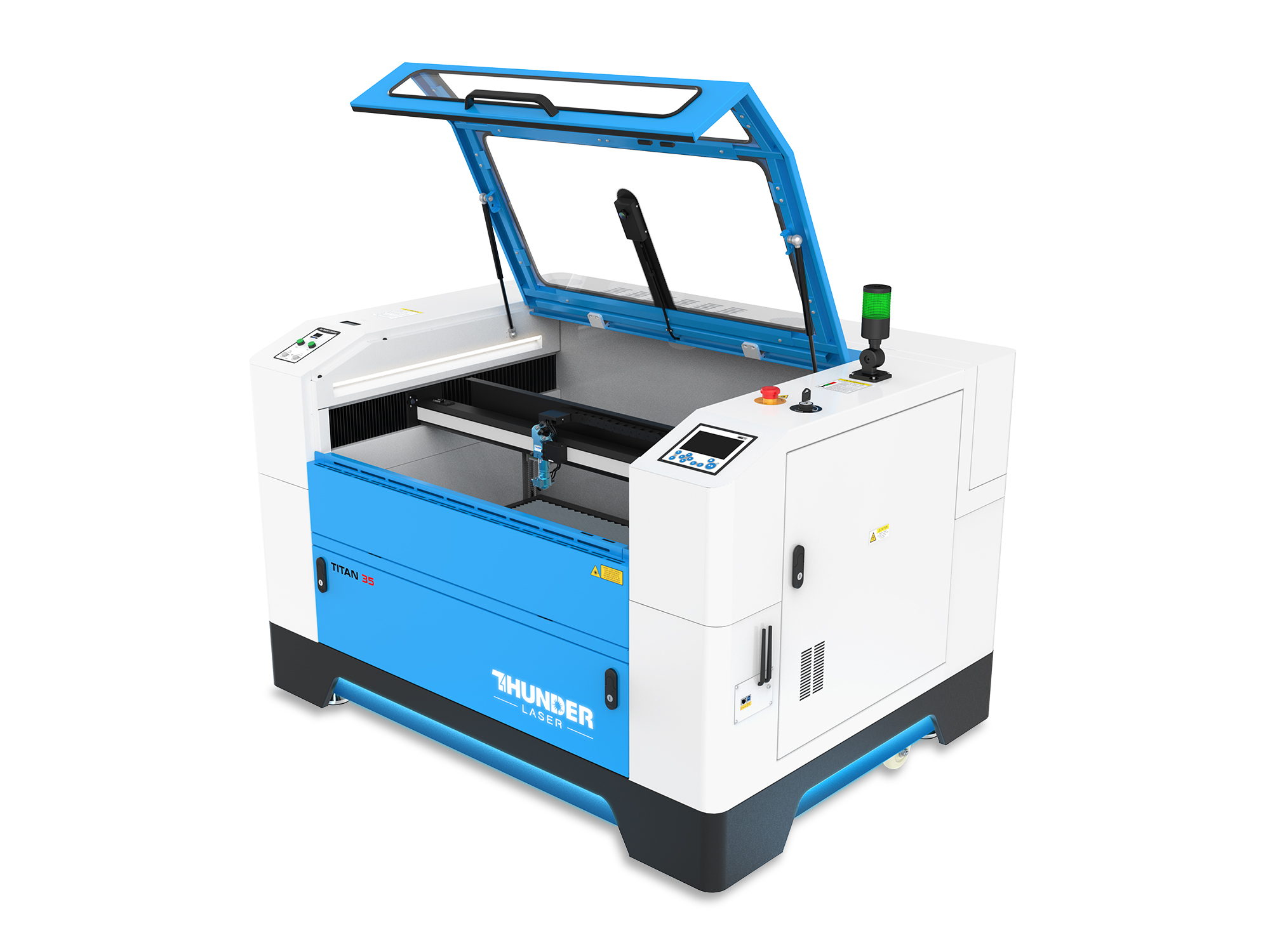

Фото

Технічні характеристики


Назва	Titan 35	Titan Pro 35
Тип лазера	RF CO2	RF CO2 + FIBER MOPA
Потужність лазерного джерела	60Вт	RF: 60 Вт; MOPA:100Вт
Робоча зона	900x 600 мм	900x 600 мм
Макс. висота матеріалу	230 мм	230 мм
Робочий стіл	Сотовий + лінійний	Сотовий + лінійний
Розміри(Ш x Г x В)	1550 х 1070 х 1100 мм	1550 х 1070 х 1100 мм
Вага	356 кг	376,5 кг
Швидкість гравіювання	3000 мм/с	3000 мм/с
Прискорення	8G	8G
Вбудована пам’ять	1ГБ	1ГБ
Візуалізація	2х камери 5Мп	2х камери 5Мп
Роторна вісь	Так(опція)	Так(опція)
Пневматична система	Чотири лінії подачі повітря з регуляторами і датчиком тиску	Чотири лінії подачі повітря з регуляторами і датчиком тиску
Автофокус	Так	Так
Охолодження	Повітряне	Повітряне
Витяжна система	Тихошумний витяжний вентилятор	Тихошумний витяжний вентилятор
Діаметр витяжного отвору	150 мм	150 мм
Фокусна лінза	2,5″(Стандарт) 1,5″/2,0″/4,0″(Опція)	3,0″(Стандарт) 1,5″/2,5″/2,0″/4,0″(Опція)
Роздільна здатність гравіювання	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″
Програмне забезпечення	RDWorks/LightBurn/Laser Make(опція)	RDWorks/LightBurn/Laser Make(опція)
Гарантія	2 роки на машину, 1 рік на лазерне джерело	2 роки на машину, 1 рік на лазерне джерело
